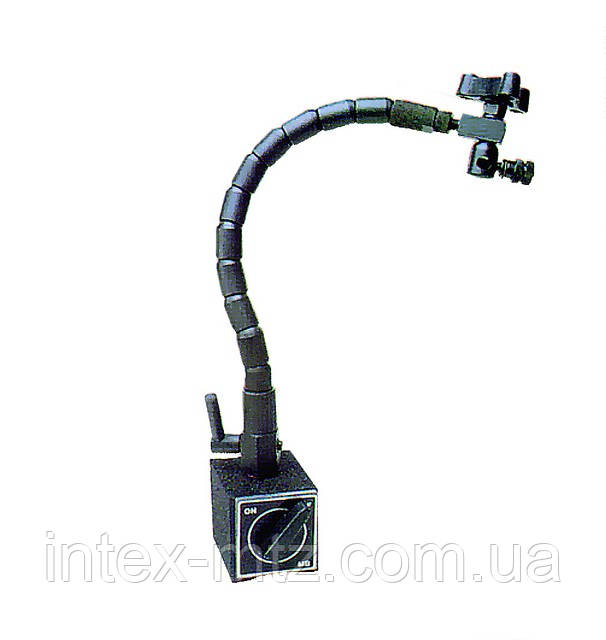

Стійка гнучка на магнітному підставі МС-29

Стійка гнучка на магнітному підставі МС-29

Стойка гибкая модель МС29 предназначена для закрепления измерительных головок с ценой деления 0,01 мм и более и массой не более 0,1 кг. Закрепляемая в стойке измерительная головка может занимать необходимое положение без перемещения стойки. Для закрепления измерительных головок, у которых цена деления 0,1-0,5 и 1-5 мкм используются стойки. С помощью стоек производят проверку концевых мер длины, сортировку шаров и цилиндров, контроль тонкой ленты и проволоки и контроль биения деталей в центрах. Стойки могут оснащаться по требованию заказчиков. Складається стійка гнучка з підстави з колонкою у вигляді циліндра, кронштейна і прямокутного ребристого столу, мають при цьому уніфіковану конструкцію. Кронштейн працює переміщаючись по колонці за допомогою гайки, яка з'єднана з кронштейном, тим самим виключається вірогідність його падіння в незакріпленому стані. Кронштейн закріплюють на колонці з допомогою гвинта. В кронштейн вмонтований механізм тонкої установки микроподачи приладу на розмір. Цей прилад кріпиться на кронштейні гвинтом 6, а микроподача відбувається за допомогою гвинта. Ребристий стіл жорстко прикріплений до стійки її заснування з допомогою трьох гвинтів. Для установки на стійці вимірювальної головки використовують МС-29. У стійці закріплюється індикаторна головка, яка може займати потрібне положення без переміщення стійки. З допомогою магнітного підстави можна встановити стійку на похилих і вертикальних площинах без додаткового кріплення.
